日東科技的無鐵芯直線電機以成熟的工藝和先進的設計得到了廣泛的認可，已成功的遍及視覺檢測、 自動化安裝、固晶、平板智能手機等半導體設備應用。
無鐵芯直線電機應用說明：
日東科技無鐵芯直線電機以成熟的工藝和先進的設計得到了廣泛的認可，已成功的遍及視覺檢測、 自動化安裝、固晶、平板智能手機等半導體設備應用。
無鐵芯直線電機特點：
峰值推力85-501N
空心無刷設計
零磁槽力零吸附力
線圈繞組輕量化小尺寸
高速和高定位精度
模塊化設計

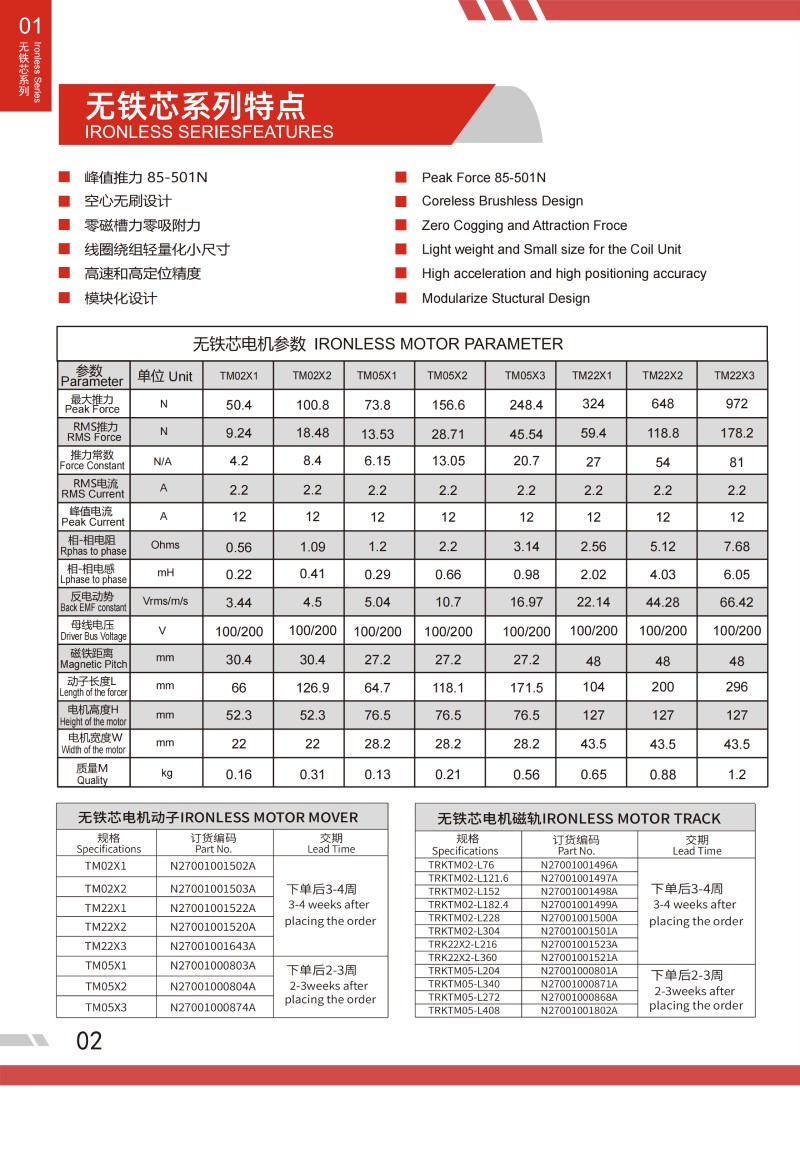

| 無鐵芯直線電機參數IRON LESS MOTOR PARAMETER | |||||||||
| 參數 Parameter | 單位Unit | TM02X1 | TM02X2 | TM05X1 | TM05X2 | TM05X3 | TM22X1 | TM22X2 | TM22X3 |
| 最大推力 Peak Force | N | 50.4 | 100.8 | 73.8 | 156.6 | 248.4 | 324 | 648 | 972 |
| RMS推力 RMS Force | N | 9.24 | 18.48 | 13.53 | 28.71 | 45.54 | 59.4 | 118.8 | 178.2 |
| 推力常數 Force Constant | N/A | 4.2 | 8.4 | 6.15 | 13.05 | 20.7 | 27 | 54 | 81 |
| RMS電流 RMS Current | A | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 峰值電流 Peak Current | A | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 相-相電阻 Rphas to phase | Ohms | 0.56 | 1.09 | 1.2 | 2.2 | 3.14 | 2.56 | 5.12 | 7.68 |
| 相-相電感 Lphase to phase | mH | 0.22 | 0.41 | 0.29 | 0.66 | 0.98 | 2.02 | 4.03 | 6.05 |
| 反電動勢 Back EMF constant | Vrms/m/s | 3.44 | 4.5 | 5.04 | 10.7 | 16.97 | 22.14 | 44.28 | 66.42 |
| 母線電壓 Driver Bus Voltage | V | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 |
| 磁鐵距離 Magnetic Pitch | mm | 30.4 | 30.4 | 27.2 | 27.2 | 27.2 | 48 | 48 | 48 |
| 動子長度L Length of the forcer | mm | 66 | 126.9 | 64.7 | 118.1 | 171.5 | 104 | 200 | 296 |
| 電機高度H Height of the moor | mm | 52.3 | 52.3 | 76.5 | 76.5 | 76.5 | 127 | 127 | 127 |
| 電機寬度W Width of the motor | mm | 22 | 22 | 28.2 | 28.2 | 28.2 | 43.5 | 43.5 | 43.5 |
| 質量M Quality | kg | 0.16 | 0.31 | 0.13 | 0.21 | 0.56 | 0.65 | 0.88 | 1.2 |
