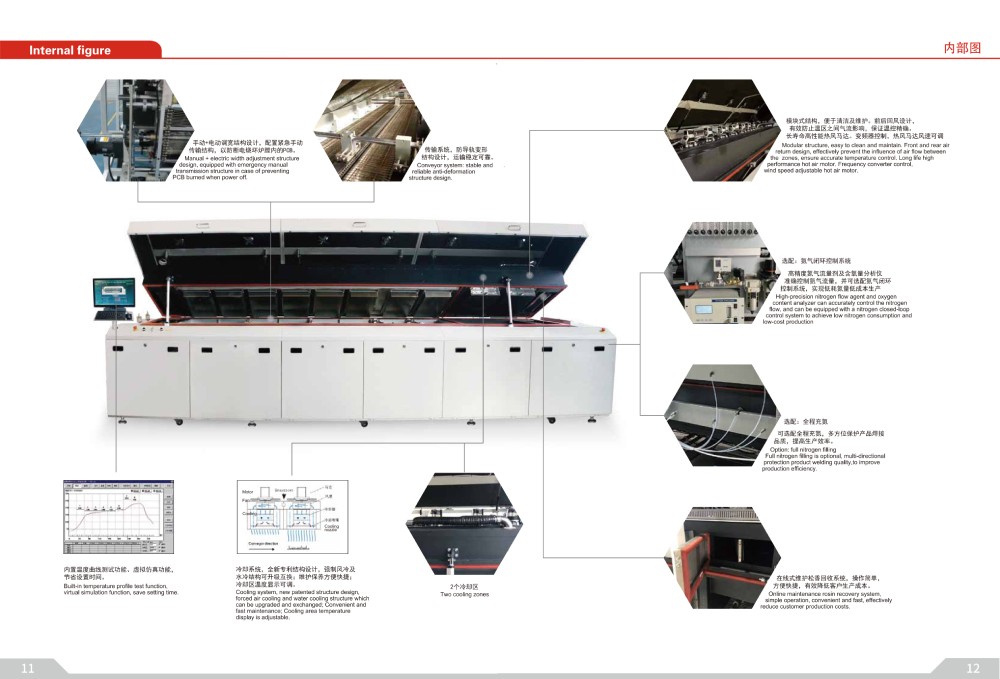

模塊式結構，便于清潔及維護；
防導軌變形結構設計，運輸穩定可靠，手動+電動調寬；
前后回風設計，有效防止溫區之間氣流影響，保證溫控精確；
可選配全程充氮，多方位保護產品焊接品質；
可選配氮氣閉環控制系統，實現低耗氮量低成本生產。

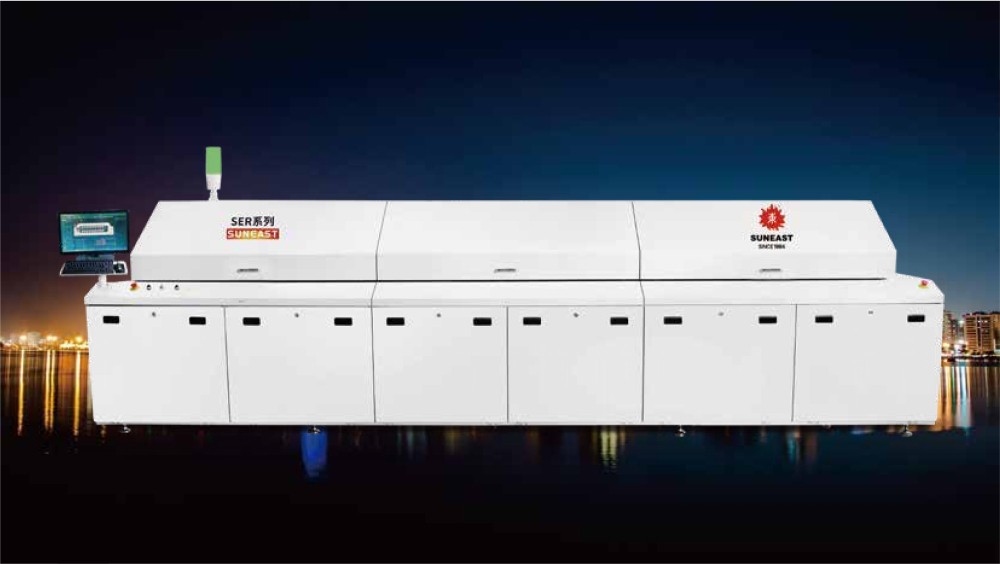

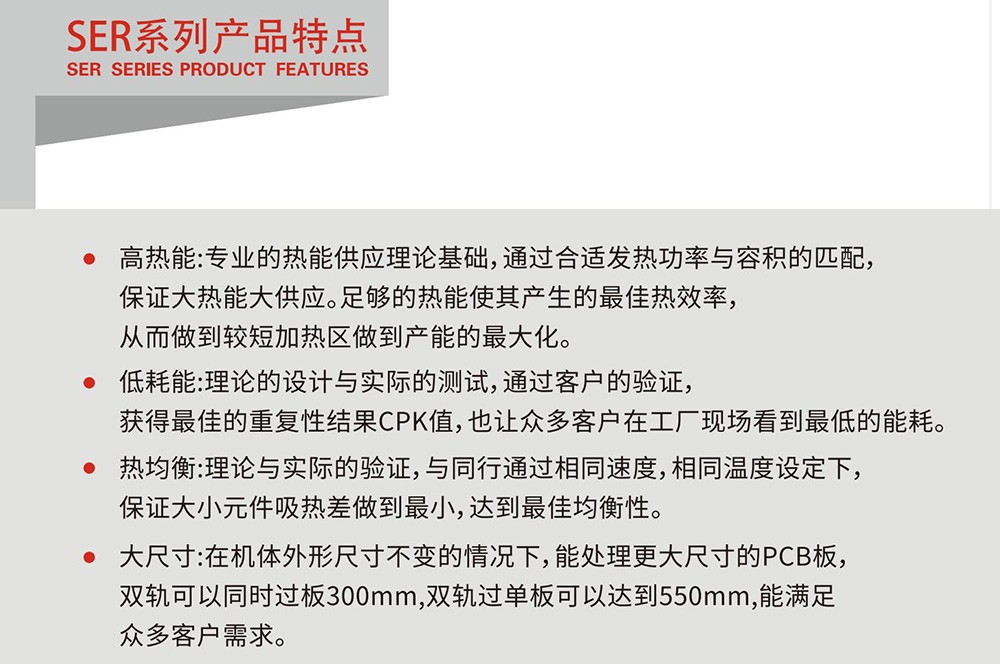

回流焊SER系列產品特點：
高熱能：專業的熱能供應理論基礎，通過合適發熱功率與容積的匹配，保證大熱能大供應。足夠的熱能使其產生的最佳熱效率，
從而做到較短加熱區做到產能的最大化。
低耗能：理論的設計與實際的測試，通過客戶的驗證，
獲得最佳的重復性結果CPK值， 也讓眾多客戶在工廠現場看到最低的能耗。
熱均衡：理論與實際的驗證，與同行通過相同速度，相同溫度設定下，保證大小元件吸熱差做到最小，達到最佳均衡性。
大尺寸：在機體外形尺寸不變的情況下， 能處理更大尺寸的PCB板，雙軌可以同時過板300mm，雙軌過單板可以達到550mm，能滿足眾多客戶需求。
| SER系列回流焊主要規格參數 | ||||||||||
| 型號 | SER-708AH | SER-708H | 5ER-708NH | SER-710AH | SER-710H | SER-710NH | SER-712AH | SER-712H | SER-712NH | SER-706AH |
| 加熱部分 | ||||||||||
| 溫區配置 | 8溫區，16加熱模塊 | 10溫區，20加熱模塊 | 12溫區，24加熱模塊 | 6溫區，12加熱模塊 | ||||||
| 加熱區長度 | 2950mm | 3670mm | 4350mm | 2230mm | ||||||
| 冷卻方式 | 雙冷卻：強制風冷/水冷（選配：三個冷卻區） | 雙冷卻：強制風冷 | ||||||||
| 排風口直徑，排量 | 2-Φ145， 排風量要求15m3/minx 2 | |||||||||
| 運輸部分 | ||||||||||
| 基板寬度尺寸 | min50mm-max400mm | |||||||||
| 運輸方向 | 左→右，右→左 | |||||||||
| 運輸帶高度 | 900+20mm | |||||||||
| 導軌固定方式 | 前端固定(選配：后端固定） | |||||||||
| 傳送方式 | 鏈條+網帶同步傳送 | |||||||||
| 基板元件高度 | 以鏈條加長軸為基準：+30mm；-20mm | |||||||||
| 傳送速度 | 300mm-1500mm/min | |||||||||
| 控制部分 | ||||||||||
| 電源 | AC3Φ，5W,380V,50/60HZ | |||||||||
| 總功率 | 57KW | 71KW | 89KW | 45KW | ||||||
| 啟動功率 | 30KW | 35KW | 40KW | 30KM | ||||||
| 正常運行功率 | 7.5KW | 9.5KW | 11.5KW | 6KW | ||||||
| 工作溫度范圍 | 室溫-320℃ | |||||||||
| 控制方式 | PC+PLC控制系統 | |||||||||
| 導軌調寬方式 | 電動+手動 | |||||||||
| 溫度控制精度 | ±1℃ | |||||||||
| PCB板溫度分布偏差 | ±1℃ | |||||||||
| 設參數存儲 | 可存多種設置參數 | |||||||||
| 停電保護 | UPS延時關機 | |||||||||
| 操作界面 | Windows中文簡體， 英文在線自由切換 | |||||||||
| 機體參數 | ||||||||||
| 外形尺寸（L×W×H) | 5055*1372*1515 | 5775*1372*1515 | 6495*1372*1515 | 4335*1372*1515 | ||||||
| 重量 | 2000-2200kg | 2400-2600kg | 2800-3000kg | 1600-1800kg | ||||||
| 外觀顏色 | 光亮皺紋白 | |||||||||
